وادار H میانی
محدوده قیمت: 1,584,444 تومان تا 2,212,758 تومان
ویژگیهای محصول
تمامی ابعاد به میلیمتر میباشد.
تمامی محصولات قابلیت سفارشی سازی را دارا میباشند.
این محصول در دو نوع ورق سیاه با پوشش ضدزنگ و گالوانیزه تولید میشود.
وادار H یا وادار میانی

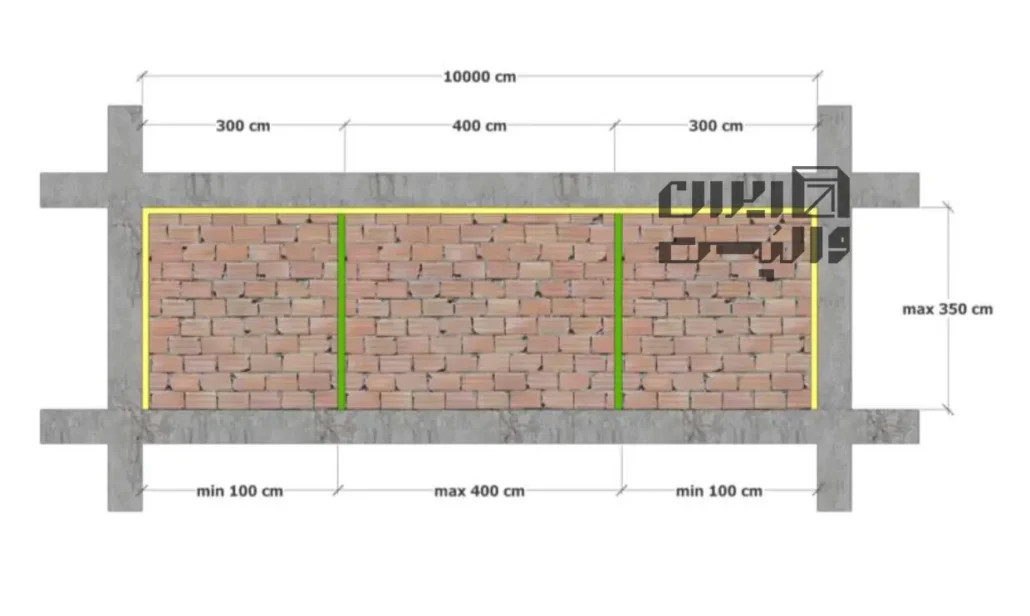

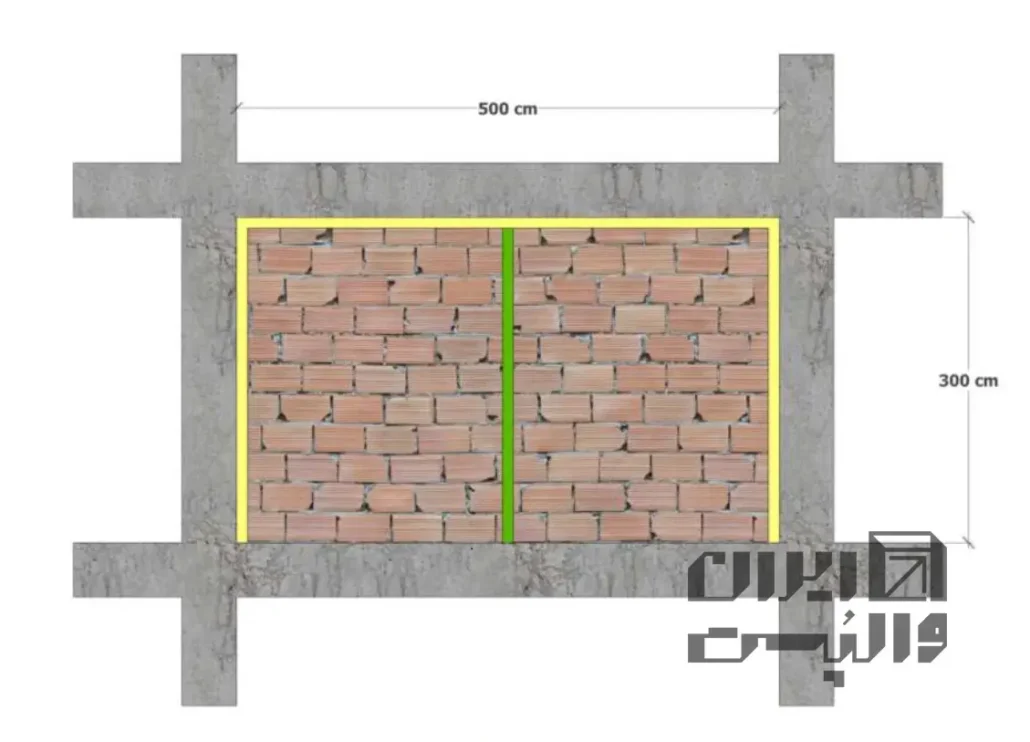

بر اساس پیوست ششم استاندارد 2800 طول دیوارها نباید بیشتر از 4 متر باشد. برای جلوگیری از این موضوع از وادار H در دیوار استفاده میشود. وادار H طول دیوار را کاهش داده و در راستای نیروهای عمود بر صفحه دیوار را مهار میکند.
ارتفاع این وادار ناودانی به اندازه ارتفاع دیوار است البته به شرطی که از 3.5 متر بیشتر نباشد. ضخامت ورق وادار H بر اساس محاسبات مشخص میشود ولی بر اساس ضوابط حداقل 2 میلی متر باید باشد تا مشکلات اجرائی نداشته باشد. اندازه بال این وادارها نیز باید زیر نظر مهندس محاسب سازه تولید شود ولی به صورت عرف حداقل 50 میلی متر در نظر گرفته میشود. عرض این وادارها به اندازه سایز بلوک مصرفی در دیوار به علاوه یک سانتی متر فضای آزاد در نظر گرفته میشود.
اتصال این وادارها از بالا باید به صورت کشویی باشد تاز امکان حرکت آزادانه دیوار در راستای نیروهای داخل صفحه را داشته باشد. با توجه به اتصال کشویی وادار H نیازي به رعایت فاصله جداسازي دیوار در مجاورت وادارها نمی باشد و دیوار می تواند از بر وادار چیده شود. در پائین وادار هم اتصال باید به صورت مفصلی اجرا شود.

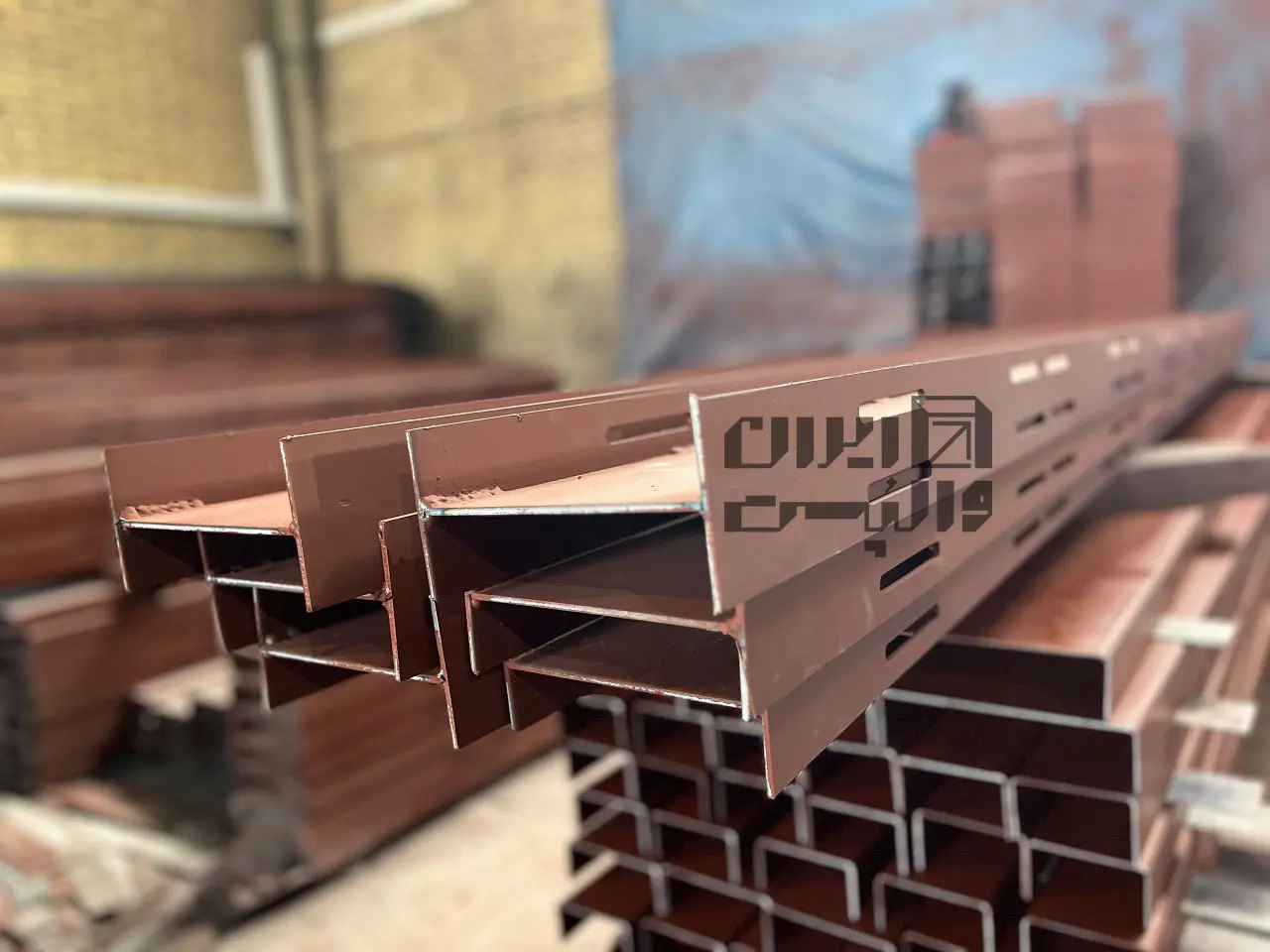

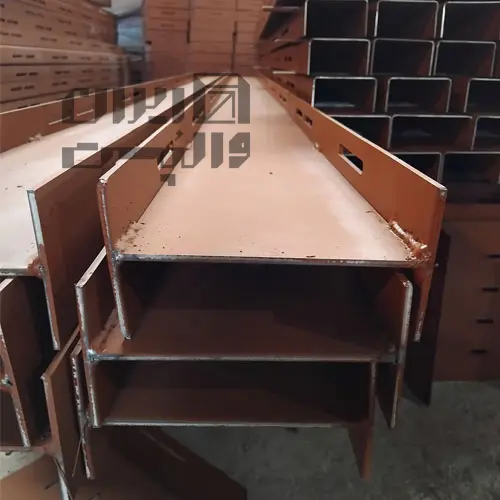

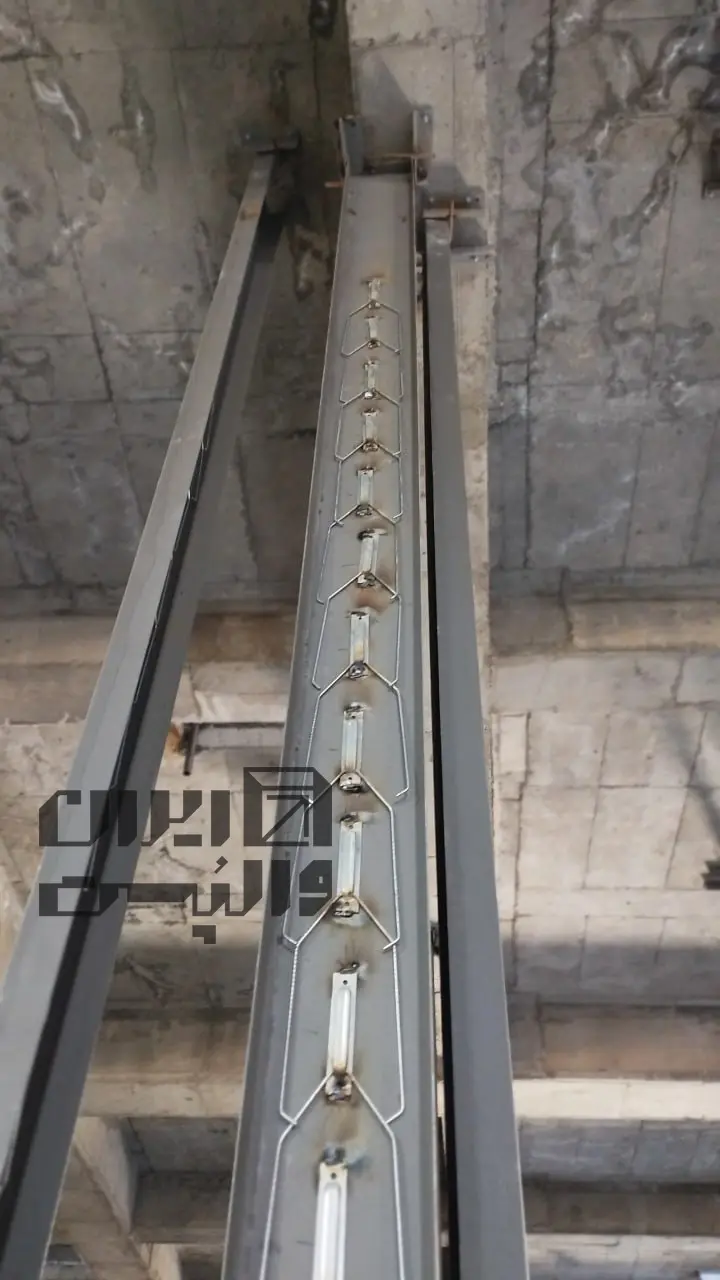

برای جلوگیری از زنگ زدگی وادار H در داخل دیوار از پوشش ضدزنگ یا ورق با روکش گالوانیزه استفاده میشود. داخل بال این وادارها سوراخ های لوبیائی شکل تعبیه شده است تا بوسیله ی قلاب خم به خارج یکپارچگی وادار با میلگرد بستر دیوار ایجاد شود. در صورت عدم وجود سوراخ لوبیائی در بال وادار میتوان از گیره و قلاب در جان وادار H نیز استفاده کرد.
شرکت ایران والپست بر اساس همین ضوابط و با بهترین متریال مصرفی انواع قطعات سیستم وال پست از جمله وادار H را بر اساس نیاز پروژه شما تولید میکند. برای دریافت مشاوره و سفارش محصول با ما تماس بگیرید.
| طول (ارتفاع) |
3000 |
|---|---|
| عرض |
105 ,125 ,140 ,155 ,205 ,90 |
| بال |
50 |
| ضخامت |
2 |
| توضیحات |
فولاد ST37 |
